Модификатор Wireframe преобразовывает меш в каркас перебором его граней, собирая все ребра и превращая эти ребра в четырехсторонние полигоны. Избегайте того предположения, что ваш меш должен иметь грани, для превращения их в каркас. Вы можете установить толщину, материал и несколько других параметров генерируемого каркаса динамически посредством опций модификатора.
Настройки
- Thickness - глубина или размер каркасной сетки.
- Offset - значение между от -1 до 1, при изменении которого каркасная сетка генерируется внутри или снаружи исходного меша. Установка значения на 0 (ноль) расположит каркасную сетку по центру вокруг исходных ребер.
- Vertex Group - ограничивает модификатор только на данной группе вершин.Invert - инвертирует веса группы вершин.
- Factor - размер влияния, которое имеет вершина сверх финального результата каркаса. Crease Edges - эта опция предназначена для использования с модификатором Subdivision. Включите эту опцию, чтобы добавить складки ребрам в точках их схождения и предотвратите большие изогнутые пересечения.- Crease Weight - определяет, насколько сильна будет складка (от 0 до 1), которую должны получить схождения. Even Thickness - поддерживает толщину, регулируемую острыми углами. Иногда улучшает качество, но также увеличивает время, требуемое для расчетов.Relative Thickness - определяет толщину ребра по его длине. Более длинные ребра будут толще.Boundary - создает каркасную сетку на границах острова меша.Replace Original - если эта опция включена, исходный меш заменяется сгенерированным каркасом. Если нет, каркас генерируется поверх меша.Material Offset - использует выбранный индекс материала как материал для каркаса; применяется со смещением от первого материала.
ПредупреждениеТолщина каркаса является аппроксимацией. Несмотря на то что Even Thickness должен приводить к хорошему результату в большинстве случаев, тонкие грани могут создавать неприятные шипы. В таком случае можно уменьшить остроту углов геометрии или отключить опцию Even Thickness.
Примеры
Каркасные сетки на смещенной плоскости.
В этом примере каркасная сетка использует второй (темный) материал, в то время как смещенная плоскость использует исходный материал.

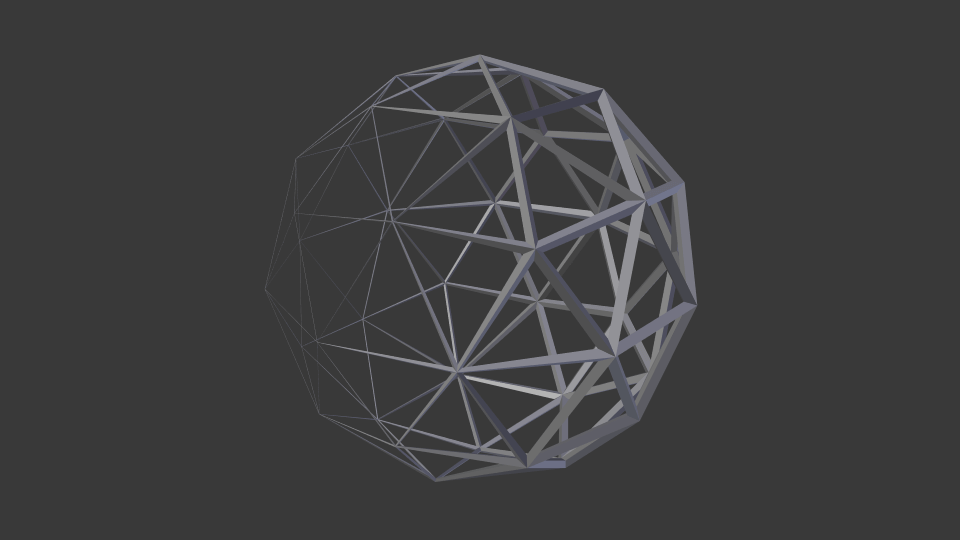

Vertex group weighting
Веса группы вершин постепенно меняются от 0 до 1.

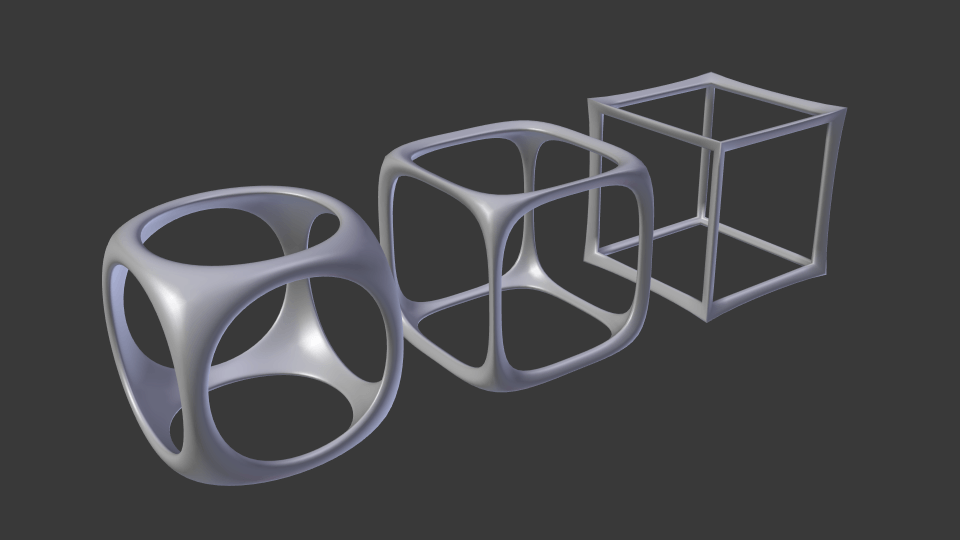

Wireframe и Subdivision Surface модификатор.
Куб с включенной опцией* Crease Edges*. Crease Weight установлено на 0, 0.5 и 1.
