Модификатор Subdivision Surface (часто сокращают до "Subdiv" или "SubD") используется для подразделения граней меша на более мелкие, добавляя сглаженности. Он позволяет вам создавать сложные сглаженные поверхности, не усложняя геометрию. Не требуется хранить и поддерживать большие объемы данных, а объекты приобретают гладкий "органический" вид.

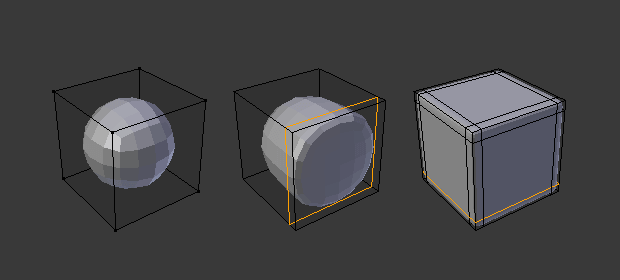

Как и с любым модификатором, порядок выполнения (позиция в стеке модификаторов) очень важен для результата. Имейте в виду, что это другая операция, отличающаяся от Smooth Shading. Вы можете увидеть отличие на изображении внизу.
Вес складки выбранных ребер может быть изменен в панели Transform. Похожий на инструмент масштабирования, Shift-E может также быть использован для регулирования веса складки. Увеличение значения делает ребро “сильнее” и более сопротивляющееся эффекту сглаживания подразделения поверхностей.
Edge Loops
Уровень сглаживания куба равный 2, тот же куб с дополнительным Edge Loop, и тот же куб с шестью дополнительными Edge Loops.
Subdivision Surface модификатор показывает почему хорошая, чистая топология настолько важна. Как вы можете видеть на изображении, это имеет сильный эффект на стандартный куб. Прежде чем вы добавите дополнительные петли (с помощью, например, Loop Cut и Slide) форма будет почти не узнаваема как куб.
Меш с заранее обдуманной топологией имеет правильное расположение петель ребер, что позволяет устанавливать больше петель (или удалять их) для контроля остроты/сглаженности результирующего меша.
Известные ограничения
Non-Contiguous Normals
Система подразделения Blender создает прекрасные сглаженные подразделенные меши, но любая подразделенная грань (т.е., любая маленькая грань, созданная алгоритмом из одиночной грани исходного меша), принимает общую ориентацию нормалей данной исходный грани.
Резкое изменение нормали может создавать неприятные черные выемки даже если эти вывернутые нормали не являются проблемой для модели как таковой.
Быстрый способ исправить это, использовать Recalculate Normals операцию в режиме редактирования.
Если у вас все еще есть немного неприятных черных выемок вам нужно будет самостоятельно вывернуть нормали.
